不锈钢气动O型开关球阀

在线订购
产品详情

一、气动O型切断球阀--概述:



ZSHR系列气动O型球阀,球芯采用O型通孔,固定球式阀门阀座采用弹性补偿阀前密封,双保护盖式填料函装置,保护阀杆在压力下不致脱出,阀内腔能自动泄压,防止阀腔内产生非正常高压,可设置防静电防火结构,阀门的流量系数大,流阻小,角行程启闭迅速。



二、气动O型切断球阀--用途:



ZSHR气动O型切断球阀适用于石油化工、冶金、制药、食品、造纸、轻纺、电力、给排水等系统,控制一切腐蚀或非腐蚀性的气体、液体介质。



三、气动O型切断球阀--阀体:



型        式直通铸造球型阀
公称通径15、20、25、32、40、50、65、80、125、200、250、300、350、400mm
公称压力PN1.6、2.5、4.0、6.4MPa
法兰标准JB/T79.1-94、79.2-94等
材        料铸钢(ZG230-450)、铸不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti)等
上 阀 盖与阀体成一整体-45~+400℃
压盖型式螺栓压紧式
填       料V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料


四、气动O型切断球阀--阀内组件:


阀芯型式球型阀芯
流量特性快开特性
材料铸不锈钢(ZG1Cr18Ni9Ti、ZG1CR18Ni12Mo2Ti)
额定行程全开90



五、 气动O型切断球阀--执行机构:


型式DA、SR、AW、GT单作用、双作用活塞式执行机构
供气压力400~700KPa
气源接口G1/4"、G1/8"、G3/8"、G1/2"
环境温度-30~+70℃


六、 气动O型切断球阀--阀作用型式:


单作用执行机构:气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)
双作用执行机构:气关式(B)--失气时阀位保持(FL);气开式(K)--失气时阀位保持(FL)


七、 气动O型切断球阀--附件:



电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等



八、流量系数Cv值、泄露量:

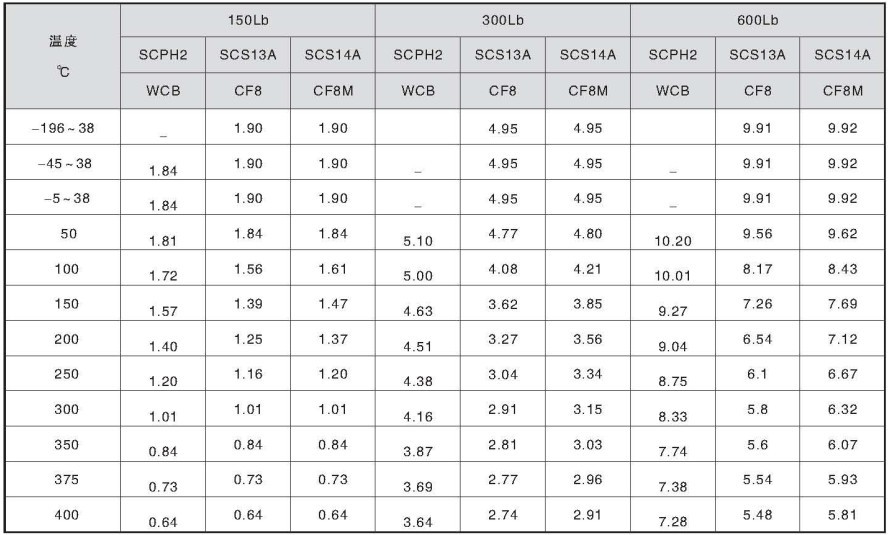

九、阀体材料的使用温度及压力范围:



JB/T74-94    HG20596-97                                                单位:MPa        JIS                          单位:MPa



  ANSI                                                                                                                                            单位:MPa

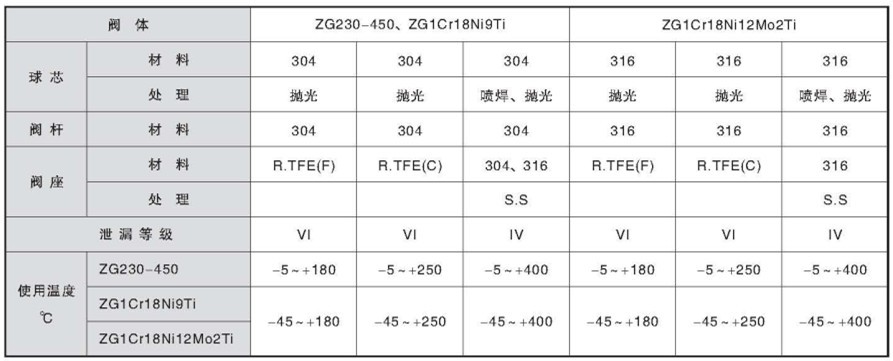

十、 阀体、阀内件标准材料组合及使用温度范围



¤ R.TFE(F):二氧化钼强化聚四氟乙烯

¤ R.TFE(C):碳纤维强化聚四氟乙烯

¤ HCr         :镀硬铬

¤ S.S          :部分堆焊司太莱合金
